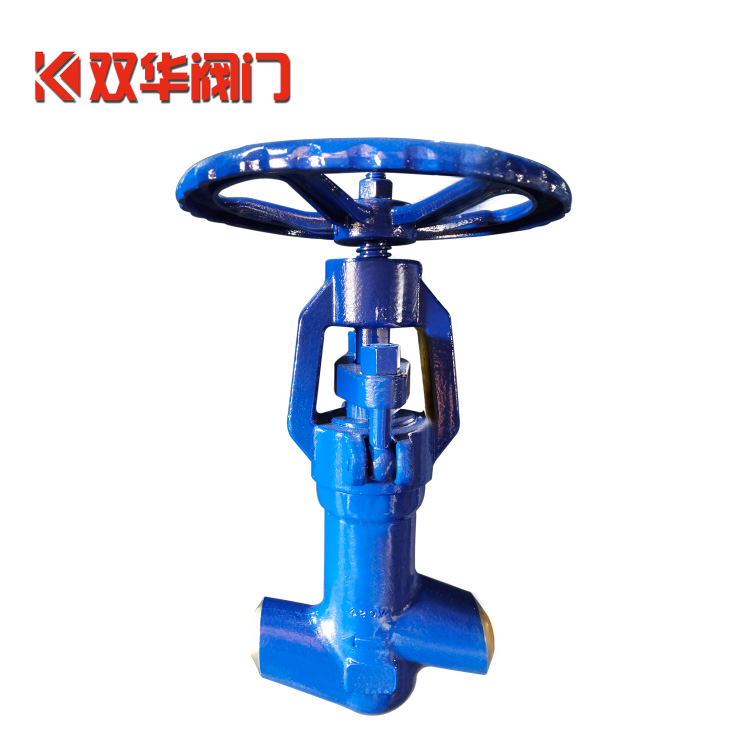

SHKJ68Y抗冲刷带倒密封

SHDKJ68Y系列截止阀使用说明
一、用途
　　  主要安装在水、汽管道上作为启闭装置（如汽机、锅炉疏放水、锅炉定期排污门、减温水总门等），在火电厂的疏放水系统中，目前大都采用国内的普通阀门或进口阀门，由于此类阀门结构的原因，阀芯和阀座长时间受到高温、高压流体的冲蚀，磨损极快，使阀门关闭不严，从而造成疏放水系统阀门的内漏问题。鉴于此我公司开发出能够解决内漏问题的专用阀门—免冲刷截止阀。
二、标准与规范

设计与制造	结构长度	焊接端	压力-温度等级	试验与检验
JB/T3595 ASME B16.34 DL/T531	JB/T3595 ASME B16.10 GB/T15188.1	JB/T3595 ANSI B16.25	JB/T3595 ASME B16.34	JB/T3595 API 598


三、结构简述：

1.高压介质进入阀门，先在阀笼充分降压释放压能和噪音,这样流体不会冲蚀阀芯和阀座的密封面，从而起到免冲刷的作用。通过阀瓣上下移动，可以任意调节阀门的流量，具有可调性。
2.耐高温、高压和耐冲蚀的性能主要零件均选用优质不锈钢制造，阀芯和阀座的密封部位均采用堆焊司太立硬质合金的特殊加工工艺，密封面堆焊层不低于2.5mm。
3.阀瓣和阀笼之间接触而不产生摩擦力,阀笼直向定位,使得阀门关闭严密无泄漏，开启灵活无卡滞等优点。
4.阀杆、阀瓣采用活络结构，可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
5.阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
6.填料为柔性石墨，内加镍丝, 柔软耐磨,不会刮伤阀杆。
7.现在的市场上使用的抗冲刷阀门，都没有倒密封结构，一旦填料压盖处出现泄露，就只能停机检修或者封堵。我公司设计的抗冲刷阀门，工作压力在10MPa以上的，都采用倒密封结构，如果出现上述问题，在不需要停机的前提下，可将阀门全开，更换和添加填料。
8.此类阀门介质流向为高进低出。
9.阀门可安装在管道上的任何位置，同时根据介质的温度选择碳钢或合金钢的阀门。
10.本阀只能全关或全开，不能做调节阀使用！

四、阀门结构长度、材质及主要外形

口径	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN50长系列
结构长度（mm)	150	150	180	180	200	200	250	350
阀体 材质	A105/12Cr1MoV/F22/F91/304/316根据用户提供，材质可选
