KJ68Y普通抗冲刷截止阀

发布时间:2019-05-21

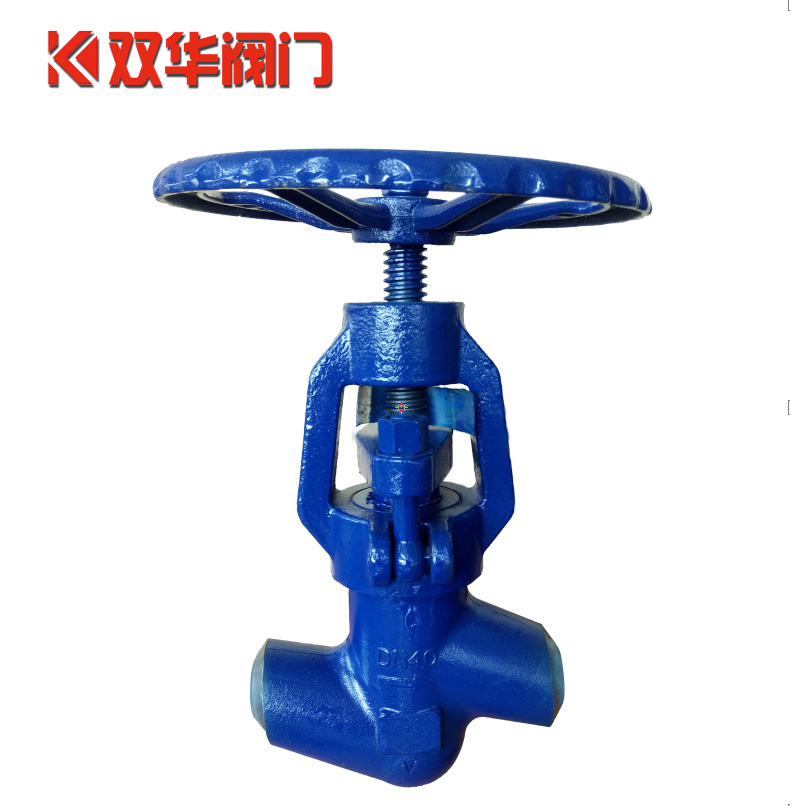

KJ68Y普通抗冲刷截止阀

抗冲刷系列截止阀使用说明书
一、用途
    主要安装在水、汽管道上作为启闭装置(如汽机、锅炉疏放水、锅炉定期排污门、减温水总门等),在火电厂的疏放水系统中,目前大都采用国内的普通阀门或进口阀门,由于此类阀门结构的原因,阀芯和阀座长时间受到高温、高压流体的冲蚀,磨损极快,使阀门关闭不严,从而造成疏放水系统阀门的内漏问题。鉴于此我公司开发出能够解决内漏问题的专用阀门—抗冲刷截止阀。
二、标准与规范


设计与制造

结构长度

焊接端

压力-温度等级

试验与检验

JB/T3595
ASME B16.34
DL/T531

JB/T3595
ASME B16.10
GB/T15188.1

JB/T3595
ANSI B16.25

JB/T3595
ASME B16.34

JB/T3595
API 598


结构简述:

1.高压介质进入阀门,先在阀笼充分降压释放压能和噪音,这样流体不会冲蚀阀芯和阀座的密封面,从而起到免冲刷的作用。通过阀瓣上下移动,可以任意调节阀门的流量,具有可调性。
2.耐高温、高压和耐冲蚀的性能主要零件均选用优质不锈钢制造,阀芯和阀座的密封部位均采用堆焊司太立硬质合金的特殊加工工艺,密封面堆焊层不低于2.5mm。
3.阀瓣和阀笼之间接触而不产生摩擦力,阀笼直向定位,使得阀门关闭严密无泄漏,开启灵活无卡滞等优点。
4.阀杆、阀瓣采用活络结构,可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
5.阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
6.填料为柔性石墨,内加镍丝, 柔软耐磨,不会刮伤阀杆。
四、主要外
