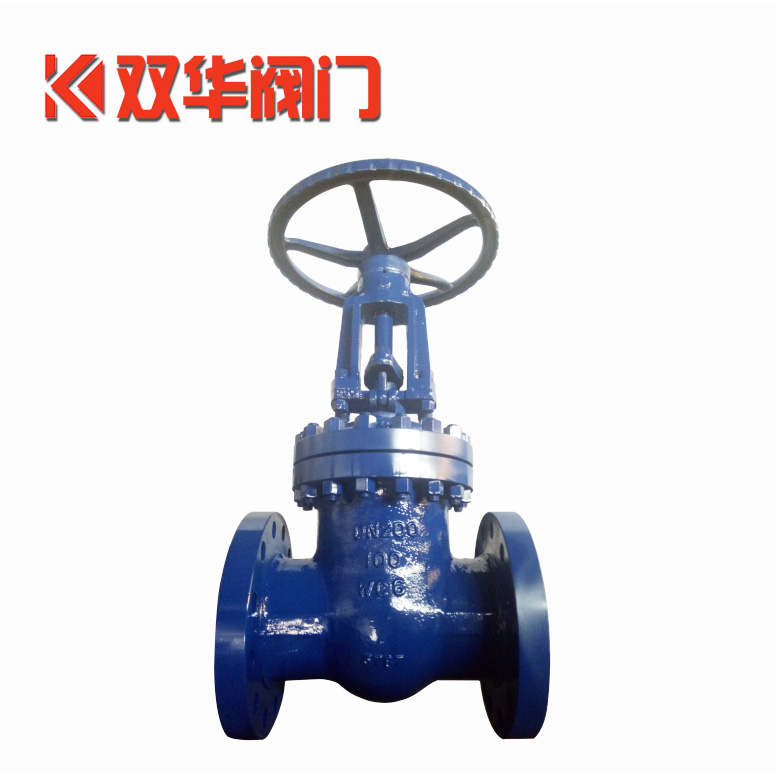

法兰闸阀Z41Y
手动闸阀(Z40H)产品使用说明
一、用途和主要性能规范
1.本族阀主要适用于工作温度≤425℃水、蒸气及油品等介质管路上作启闭用。
2.主要性能规范
| 型号 |
公称压力 |
试验压力 |
适用温度℃ |
适用介质 |
|
|
强度(水) |
密封(水) |
||||
|
Z40H-64C |
6.4 |
9.6 |
7.04 |
-29～425℃ |
水、蒸气、油品 |
3.本族阀采用的电动装置及主要参数：
|
型号 |
通径 |
H |
L |
D |
D1 |
z-φd |
|||
|
Z40H-16C |
DN40 |
200 |
200 |
150 |
110 |
4-φ18 |
|||
|
DN50 |
358 |
250 |
165 |
125 |
4-φ18 |
||||
|
DN65 |
375 |
270 |
185 |
145 |
4-φ18 |
||||
|
DN80 |
433 |
280 |
200 |
160 |
8-φ18 |
||||
|
Z40H-16C |
DN100 |
502 |
300 |
220 |
180 |
8-φ18 |
|||
|
DN125 |
612 |
325 |
250 |
210 |
8-φ18 |
||||
|
DN150 |
676 |
350 |
285 |
240 |
8-φ22 |
||||
|
DN200 |
820 |
400 |
340 |
295 |
12-φ22 |
||||
|
DN250 |
969 |
450 |
405 |
320 |
12-φ25 |
||||
|
DN300 |
1142 |
500 |
460 |
410 |
12-φ25 |
||||
|
DN350 |
1280 |
520 |
520 |
470 |
16-φ25 |
||||
|
DN400 |
1452 |
600 |
580 |
525 |
16-φ30 |
||||
|
DN450 |
1541 |
650 |
640 |
585 |
20-φ30 |
||||
|
DN500 |
1676 |
700 |
705 |
650 |
20-φ34 |
||||
|
DN600 |
1874 |
800 |
840 |
770 |
20-φ41 |
||||
|
DN700 |
2083 |
900 |
910 |
840 |
20-φ41 |
||||
|
DN800 |
2400 |
1000 |
1020 |
950 |
24-φ41 |
||||
|
DN900 |
2950 |
1100 |
1120 |
1050 |
28-φ41 |
||||
|
Z42H-16C |
DN1000 |
3245 |
1200 |
1255 |
1170 |
28-φ48 |
|||
|
|
|
|
|
|
|
||||
|
型号 |
通径 |
H |
L |
D |
D1 |
z-φd |
|
Z40H-25 |
DN40 |
300 |
200 |
150 |
110 |
4-φ18 |
|
DN50 |
358 |
250 |
165 |
125 |
4-φ18 |
|
|
DN65 |
375 |
270 |
165 |
145 |
8-φ18 |
|
|
DN80 |
433 |
280 |
200 |
160 |
8-φ18 |
|
|
DN100 |
502 |
300 |
235 |
190 |
8-φ22 |
|
|
DN125 |
612 |
325 |
270 |
220 |
8-φ26 |
|
|
DN150 |
676 |
350 |
300 |
250 |
8-φ26 |
|
|
DN200 |
820 |
400 |
360 |
310 |
12-φ26 |
|
|
DN250 |
969 |
450 |
425 |
370 |
12-φ30 |
|
|
DN300 |
1142 |
500 |
485 |
430 |
16-φ30 |
|
|
DN350 |
1280 |
550 |
550 |
490 |
16-φ34 |
|
|
DN400 |
1452 |
600 |
610 |
550 |
16-φ34 |
|
|
DN450 |
1541 |
650 |
660 |
600 |
20-φ34 |
|
|
DN500 |
1676 |
700 |
730 |
660 |
20-φ41 |
|
|
DN600 |
1874 |
800 |
840 |
770 |
20-φ41 |
|
|
Z42H-25 |
DN700 |
2083 |
900 |
955 |
875 |
24-φ48 |
|
DN800 |
2400 |
1000 |
1070 |
990 |
24-φ48 |
|
Z42H-25 |
DN900 |
2950 |
1100 |
1180 |
1090 |
24-φ54 |
|
DN1000 |
3245 |
1200 |
1305 |
1210 |
28-φ58 |
二、结构和作用原理
1.本族阀为法兰连接，执行GB/T 12234标准。本阀主要由阀体、闸板、阀杆、阀盖、电动装置等零部件组成。
2.主要靠电动装置的电机或手轮旋转，使阀杆上升或下降，从而带动闸板作垂直于流体的直线位移，来达到启闭的目的。
3.电动装置带有极限终点限位开关，到终点能自动切断电路，同时为了安全起见并设有电力过载保护装置和信号灯指示。
4.主要零件材质：
|
零件名称 |
材质 |
|
阀体 阀盖 闸板 |
WCB |
|
中部垫片 |
1Cr13+柔性石墨 |
|
阀杆螺母 |
ZQAl 9-4 |
|
阀杆 |
2Cr13 |
三、保管、安装与使用注意事项
1.本产品应保存在干燥的仓库内，严禁露天存放。
2.长期存放，要定期检查。加工表面每隔6个月应清除表面污垢一次，换一次防锈剂。
3.本阀应安装在水平管路上，驱动装置向上，阀杆垂直于介质管路。
4.安装时应仔细核对使用情况是否与本阀性能规范相符。
5.本阀不允许作调节流量之用。
6.本阀安装在户外或湿度不超过90%（25℃）的，温度超过40℃而小于60℃的地方，电装应选户外型的，冬天应施加防寒保温措施。
7.安装时注意以下事项：
⑴安装前应清洗管道、阀门内腔、密封面和全部外露传动副表面的污垢和泥砂，但注意不得碰伤密封面。
⑵检查各处螺栓是否均匀拧紧。
⑶安装时要选配合适的手动装置。
⑷手动装置与阀门的连接要牢固可靠。
⑸手动装置安装后要使产品启闭自如。
⑹手动装置与阀门可润滑处要定期注润滑剂，一般为一月一次。
⑺环境条件不好的手动装置上边要加防护装置。
⑻起重吊索不许系结在电装或阀杆上，应置于阀门腰部。
⑼阀门安装好后，应按电装说明书进行调试，然后再正式运行。
8.阀门装好后，管路试压时，必须全部开启。
9.阀门在运行中如电源断电，应首先切断电源，按照手动时搬动板手，进行操作。
10.本阀运行前，电装内应注入不低于阀杆根径底面的润滑油。
11.阀杆外露部分和电装传动部分，应定期涂润滑油。
12.本阀在使用中应定期检查：
⑴密封面的磨损情况。
⑵阀杆与阀杆螺母梯型螺纹磨损情况。
⑶阀体密封面与闸板密封面间是否有污物堆积。
⑷填料和垫片是否失效。
13.阀门检修后必须进行密封试验。
五、可能发生故障及消除方法
|
可能发生的故障 |
发生故障的原因 |
消除办法 |
|
填料渗漏 |
1.填料盖未压紧。 |
1.均匀压紧填料压盖。 |
|
连接法兰 |
1.法兰连接螺栓未拧紧。 |
1.均匀对称拧紧螺栓。 |
|
密封渗漏 |
1.密封面间夹有杂物。 |
1.清洗密封面。 |
|
电动装置转动不灵活或阀门不启闭 |
1.填料压的过紧。 |
1.适当放松填料压盖。 |
|
启闭终点电机不停或启闭不到终点 |
1.极限开关失灵或过载保护装置不准。 |
1.更换极限开关或调整过载装置。 |
主要外形：
