锻造旋启式止回阀H61Y

发布时间:2019-05-21

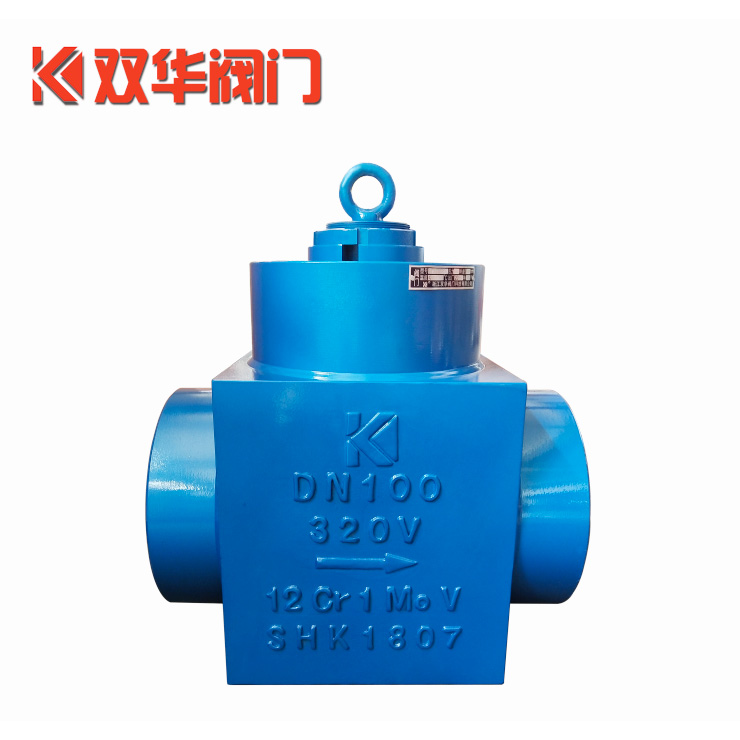

锻造旋启式止回阀H61Y

产品使用说明书

名称:旋启式止回阀
旋启式止回阀是能自动阻止流体倒流的阀门。它的阀瓣在流体压力作用下自动开启,流体从进口侧流向出口侧;当进口侧压力低于出口侧压力时,阀瓣在流体压差与自重等因素作用下自动关闭,以防流体倒流。广泛应用在冶金、电站、炼油厂和石化厂等管路系统。

一、主要特点
1、结构简单,动作可靠,流体阻力小于升降式止回阀,适用于较大口径的场合。
2、可借助流体的压力自动开启。
3、仅适用于单向介质中。

二、技术规范
1、公称压力:1.6-75MPa 
2、公称通径:DN50-1000mm 
铸造材料:CF3m、CF3、CF8m、CF8、CF8c、WCB、20crmov、15cr1mov、WC6、WC9
锻造材料:A105、20#、12cr1mov、F22、F91、304、316、316L

三、采用标准
1、设计标准:GB 12236-89 
2、检验和试验标准:JB/T 9092-1999 
3、结构长度:GB 12221-1989 
4、法兰连接尺寸:JB79-1994 

四、主要零件材料、适用介质和温度

零件名称

材料名称

阀体、阀盖、阀瓣、摇杆、支架

WB36

螺栓

35CrMo

螺母

35CrMo

垫片

柔性石墨+304

适用温度

-29~425℃

适用介质

水、蒸汽、油品等

五、保管、安装、使用及维护
1、阀门应存放在比较干燥的室内。
2、长期存放的阀门要定期检查两端的盖板是否完好、清除灰尘及污垢,并在阀门加工面涂防锈油,以防锈蚀。
3、安装前首先要核对阀门的标志,以确定该阀门是否符合要求,然后卸掉两端盖板,将阀门清洗干净。
4、关闭时,只要将介质截断即可。

六、可能发生故障及排除方法

故障

原因

排除方法

阀体与阀盖连接处的泄

1、螺栓未拧紧或松紧不均匀。
2、法兰面有损伤或有杂物。
3、垫片失效。

1、系统泄压后,重新均匀拧紧螺栓。
2、修整密封面和清除污物。
3、更换垫片。

阀瓣密封处的泄漏

1、密封面有夹杂物。
2、密封面有损伤

1、清洗干净
2、修整损坏的密封面。

阀门启闭不灵活

1、销铀磨损或弯曲变形

1、更换销铀

安全操作:

在系统泄压后,方可松动和调整阀盖与阀体的连接螺栓,以及侧法兰与管路的连接螺栓。
