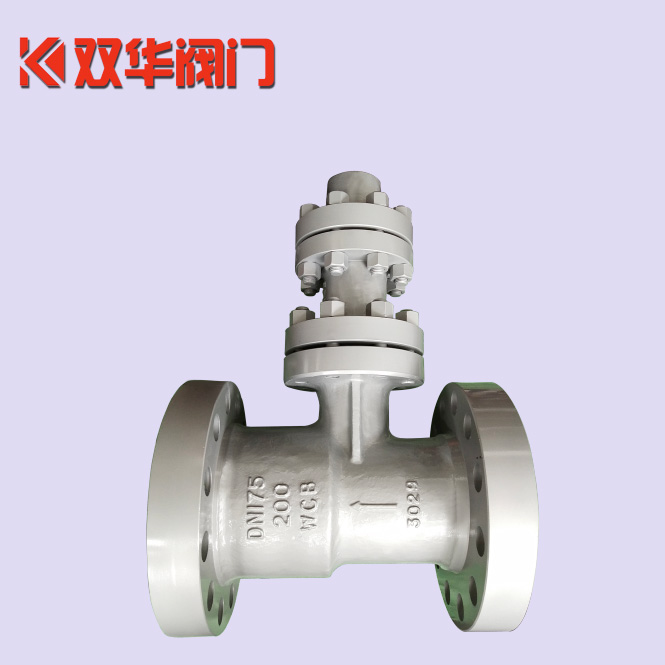

空排止回阀H48H
空排止回阀（泵保护阀）H48Y使用说明书
目录
- 用途及性能规范……………………………..2
- 工作原理……………………………………..2
- 优点…………………………………………..3
- 自动再循环的杠杆原理……………………..4
- 设计规范……………………………………..4
- 阀门尺寸……………………………………..5
- 零部件材料…………………………………..6
- 安装…………………………………………..6
- 维护、保养和使用…………………………..6
- 用途及性能规范
泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是用于防止离心泵在低于负荷运行时，由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要泵的流量低于一定数值，阀的旁路回流口就会自动的打开，以此来保证液泵所必需的最小流量。
- 工作原理
泵保护阀是连接在泵的出口位置，和止回阀一样，靠介质的推力打开阀瓣，在主通道压力不变的情况下，主通道的流量不同，阀瓣的开度不同，主阀瓣将确定在某一个位置上，主路的阀瓣通过一个杠杆，将主阀瓣的动作传递给旁路，来实现旁路的自动开关状态。
（由于管道压力太低，此阀门只能垂直安装,不能水平安装）
- 优点
泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀、空排止回阀）,是多种功能集于一体的阀门。
具有以下显著优势：
1、自动再循环阀为自力式控制阀，杠杆的作用，会自动根据流量调整旁路开度（系统的流量调节），完全机械结构，依靠流量控制阀门，不需要额外的能源。
2、旁路流量可自动调节控制，阀门整体运行具有高经济性。
3、主通道和旁路均带有止回阀的作用。
4、三通T型结构，适宜于再循环管线。
5、旁路不需要连续的流量，减少耗能。
6、多功能集于一体，减少设计工作量。
7、在前期产品采购、安装调试、以及后期的维护方面，具有显著的成本优势，减少安装和维护成本，总体费用比传统的控制阀系统低。
8、降低故障发生的可能性，将高速流体造成故障的可能性减到最小，没有气蚀问题和电气接线费用。
9、低流量工况下仍然可以保证泵的稳定工作。
10、泵的保护仅仅只需一个阀，不需要其他额外的组件，因不受故障影响，主通道与旁路成为一个整体，容易维护。
- 自动再循环阀的杠杆原理
当主阀瓣打开时，阀瓣带动杠杆动作，杠杆力使旁路关闭。当主管道的流量减小，打不开主阀瓣时，主阀瓣会回到密封位置，使主通道关闭，阀瓣再一次带动杠杆动作，旁路打开，水从旁路流向储水罐，储水罐在压力的作用下，水流到泵的进口，进行再循环动作，起到保护泵的作用。
- 设计规范
- 设计与制造标准：ASME B16.34 JB/T3595 GB/T12235;
- 结构长度标准：ASME B16.10 GB/T12221或按用户要求。
- 法兰端标准：ASME B16.5 GB/T9112 JB/T79 GB/T20592或按用户提供。
- 试验与检验标准：API598 JB/T3595 JB/T9092
- 压力温度等级：ASME B16.34 JB/T3595 GB/T12224
六、阀门尺寸
以下为部分压力和口径的阀门尺寸，其它压力和口径的尺寸按照标准设计或按用户要求。
|
公称压力 |
公称通径 |
主要外形连接尺寸 |
||||||||
|
PN(Mpa) |
DN(mm) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
F1 |
z-d |
|
H48H-200/250 |
65 |
400 |
260 |
203 |
165 |
97 |
48 |
3 |
5 |
8-Φ30 |
|
80 |
450 |
290 |
230 |
190 |
116 |
54 |
3 |
5 |
8-Φ34 |
|
|
100 |
450 |
360 |
292 |
245 |
138 |
66 |
3 |
6 |
8-Φ41 |
|
|
125 |
450 |
385 |
318 |
270 |
170 |
76 |
3 |
6 |
12-Φ41 |
|
|
150 |
550 |
440 |
360 |
305 |
190 |
82 |
3 |
6 |
12-Φ48 |
|
|
175 |
610 |
475 |
394 |
340 |
214 |
84 |
3 |
6 |
12-Φ48 |
|
|
200 |
680 |
535 |
440 |
380 |
245 |
92 |
3 |
6 |
12-Φ54 |
|
|
225 |
725 |
580 |
483 |
418 |
268 |
100 |
3 |
6 |
12-Φ58 |
|
|
|
DN(mm) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
F1 |
z-d |
|
H48H-100 |
65 |
400 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8-Φ25 |
|
80 |
450 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8-Φ25 |
|
|
100 |
450 |
265 |
210 |
172 |
150 |
38 |
3 |
4.5 |
8-Φ30 |
|
|
125 |
450 |
310 |
250 |
210 |
176 |
42 |
3 |
4.5 |
12-Φ34 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12-Φ34 |
|
|
175 |
610 |
380 |
320 |
280 |
234 |
48 |
3 |
4.5 |
12-Φ34 |
|
|
200 |
680 |
430 |
360 |
312 |
260 |
54 |
3 |
4.5 |
12-Φ36 |
|
|
225 |
725 |
470 |
400 |
352 |
287 |
56 |
3 |
4.5 |
12-Φ41 |
|
七、零部件名称
阀体：WCB A105
内件：WCB 不锈钢
其他用于阀体和内件的锻造、铸造材料可按用户需要提供，阀体和内件材料的选择按照压力和温度的使用条件确定。
安装
自动再循环阀安装在泵的出口，应尽可能的安装在被保护的离心泵附近，泵的出口与阀的入口之间的距离，应不超过1.5米，以防止由液体的脉动引起的低频水击。流通方向由下至上。
维护、保养和使用注意事项
1、阀门应存放在干燥、通风的室内，阀门两端应堵塞。
2、长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防止密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5、阀门使用后应定期检查，检查主管道密封面以及旁通密封面。若损坏失效，应及时修理或更换。
