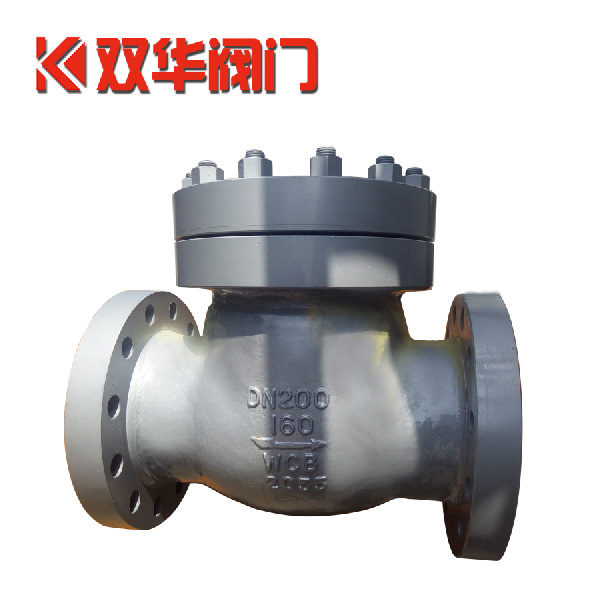

H44H旋启式止回阀

产品使用说明书

名称：旋启式止回阀
旋启式止回阀是能自动阻止流体倒流的阀门。它的阀瓣在流体压力作用下自动开启，流体从进口侧流向出口侧；当进口侧压力低于出口侧压力时，阀瓣在流体压差与自重等因素作用下自动关闭，以防流体倒流。广泛应用在冶金、电站、炼油厂和石化厂等管路系统。

一、主要特点
1、结构简单，动作可靠，流体阻力小于升降式止回阀，适用于较大口径的场合。
2、可借助流体的压力自动开启。
3、仅适用于单向介质中。

二、技术规范
1、公称压力：1.6-75MPa 
2、公称通径：DN50-1000mm 
铸造材料：CF3m、CF3、CF8m、CF8、CF8c、WCB、20crmov、15cr1mov、WC6、WC9
锻造材料：A105、20#、12cr1mov、F22、F91、304、316、316L

三、采用标准
1、设计标准：GB 12236-89 
2、检验和试验标准：JB/T 9092-1999 
3、结构长度：GB 12221-1989 
4、法兰连接尺寸：JB79-1994 

四、主要零件材料、适用介质和温度

零件名称	材料名称
阀体、阀盖、阀瓣、摇杆、支架	WB36
螺栓	35CrMo
螺母	35CrMo
垫片	柔性石墨+304
适用温度	-29~425℃
适用介质	水、蒸汽、油品等

五、保管、安装、使用及维护
1、阀门应存放在比较干燥的室内。
2、长期存放的阀门要定期检查两端的盖板是否完好、清除灰尘及污垢，并在阀门加工面涂防锈油，以防锈蚀。
3、安装前首先要核对阀门的标志，以确定该阀门是否符合要求，然后卸掉两端盖板，将阀门清洗干净。
4、关闭时，只要将介质截断即可。

六、可能发生故障及排除方法

故障	原因	排除方法
阀体与阀盖连接处的泄	1、螺栓未拧紧或松紧不均匀。 2、法兰面有损伤或有杂物。 3、垫片失效。	1、系统泄压后，重新均匀拧紧螺栓。 2、修整密封面和清除污物。 3、更换垫片。
阀瓣密封处的泄漏	1、密封面有夹杂物。 2、密封面有损伤	1、清洗干净 2、修整损坏的密封面。
阀门启闭不灵活	1、销铀磨损或弯曲变形	1、更换销铀

安全操作：

在系统泄压后，方可松动和调整阀盖与阀体的连接螺栓，以及侧法兰与管路的连接螺栓。
